轻质隔墙条板生产线设备

轻质隔墙条板生产线设备
工业灰渣混凝土空心隔墙条板特性: 利用CYQB-Ⅰ型工业灰渣混凝土空心隔墙条板自动化生产线所生产的墙板具有以下产品特性: 1 、质量标准 符合中华人民共和国建材行业标准JG3063-1厂家地址:河南省郑州市须水工贸园杭州路3号
销售热线: 0371-67835378 手机: 13939011446 联系人: 刘经理



设备特点:
    CYQB-Ⅰ工业灰渣混凝土隔墙条板自动化生产线是在总结了国内外条墙板生产设备的基础上设计的全自动生产线。
特点:
1、性价比高
2、无污染、无排放、能耗低
3、自动化程度高,值机人员少,劳动强度低
4、产品质量优良、性能稳定、安全可靠
5、实现墙板生产工业化、规模化
设备组成:

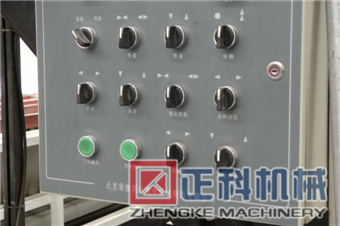

1、  电气控制 Electric control
2、  板模分离 Splint separate
3、  打包 Package
4、托板清洗 Splint cleaning
5、产品堆码 Products stacking
6、上模 Loading splint
7、挤压成型 Extrusion moulding
8、自动同步切割 Auto cut
9、二次切割 Second cut
10、废板翻转返回 scarp wallboard send back
11、搅拌站 Churn-dasher

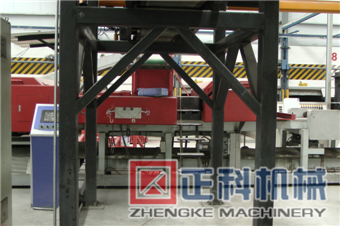

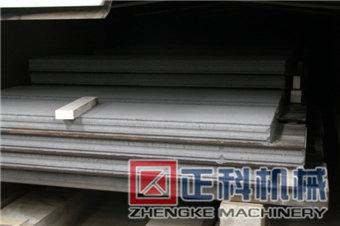

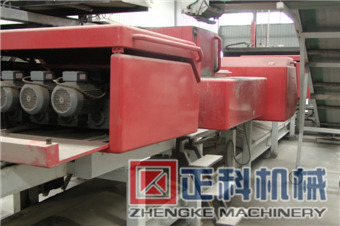

生产线设备照片:




一、CYQB-Ⅰ型工业灰渣混凝土空心隔墙条板自动化生产线特性
 ◆  完全自主知识产权
 ◆  高效
CYQB-Ⅰ型工业灰渣混凝土空心隔墙条板自动化生产线设计能力为年产50万㎡墙板,设备主机固定,墙板成型时物料受挤压和振动同时作用,边模、芯模连续挤压振捣成型、连续自动脱模,保障墙板具有良好的密实性和外形尺寸,成型后采用钢托板托护稳定进行初凝养护。板坯移动方便,场地使用灵活、利用效率高。传动装置带动托板移动流转,成型工段推料挤压螺旋变频调速,由中央控制器调整控制灰渣板成型的密实程度,实现灰渣板的连续自动流水线生产。由于采用低水灰比的干硬性混合料挤压成型,可得到强度和密实度较高的空心墙板。水灰比0.3~0.4,坍落度为0,干缩率<0.03%,避免产生目前国内轻质隔墙板生产应用中普遍存在的收缩裂缝问题。自动化连续生产,效率高、质量一致性高、保障了墙板品质。
◆  节能
1、采用高效节能电机,合理匹配设备拖动功率;
2、充分利用自然采光,采用合理的照度,采用高效节能灯具;
3、每㎡灰渣条板综合能耗:耗电2.54kWh(合标煤0.312kg·ce)
◆  环保
生产所在区域的空气中的总悬浮物、二氧化硫及氮氢化合物均可达环境空气环境标准的二级标准要求,噪声达到《城市区域噪声标准》二级标准。
1、无废水
本项目无生产废水排放。主要废水为生活卫生污水。
2、防粉尘
原料库、堆场,锅炉渣破碎、卸料、堆放过程容易产生杨尘。在各分区中间位置设摆动式喷淋装置,保持渣料湿度,减少或防止扬尘。
3、消纳废渣
项目生产性质本身就是利用工业废渣作原料,墙板成型过程中的废品捣碎后返回配料工序利用。经养护凝固后的不合格墙板(保守估计合格率95%-98%)有5000-7000吨,重新破碎后做为原料使用,项目无工艺废渣排放。

二、CQBY-1型工业灰渣混凝土空心隔墙条板生产线主要技术参数
该生产线由自动配料、连续搅拌、滑板式螺旋挤压、托板自动上板、板料输送、成型控制、同步切割、二次切割、自动码垛、初凝养护温湿度控制、总控机等主要部分组成。主要技术参数如下:

  主要技术指标 参数

生产线指标
整机重量 50000Kg
装机容量 135KW
长度 40m
宽度 12.9m
高度 4.5m
控制系统 PLC自动控制
挤出板坯速度 平均1.8~2.5m/min


生产能力
年产 50万㎡
连续生产平均功率 ≤45KW
出板速度 ******2.8m/分钟
单班生产工人数 3~5人
小时产量 80㎡/小时
单班年产量 15万㎡
产出墙板规格 长度:2.4m~3.3m
宽度:600mm
厚度:90mm、100mm、120mm
原材料 水渣、粉煤灰、炉渣、矿尾砂、建筑垃圾等
胶凝材料 普通硅酸盐水泥

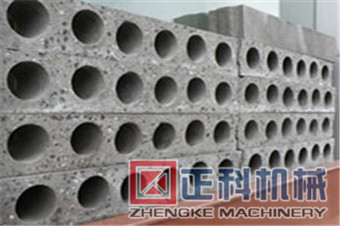

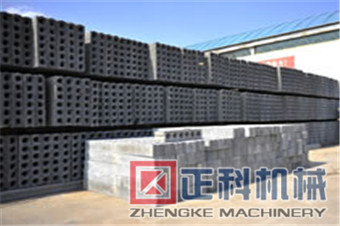

成品照片:

三、工业灰渣混凝土空心隔墙条板特性:
利用CYQB-Ⅰ型工业灰渣混凝土空心隔墙条板自动化生产线所生产的墙板具有以下产品特性:
1、质量标准
符合中华人民共和国建材行业标准JG3063-1999《工业废渣混凝土空心隔墙条板》,符合JGJ/T157-2008《建筑轻质条板隔墙技术规程》。
2、主要技术指标
长2400~3300mm、宽600mm、厚90、100、120mm
排孔6、7孔,孔径52、63、74mm,孔洞率31%~35%。
JG3063-1999标准《工业灰渣混凝土空心隔墙条板》主要指标
检验项目 标准值
抗冲击性能 承受30kg沙袋冲击5次,版背面不出现贯通裂纹
抗弯破坏荷载(板自重倍数) ≧1.0
抗压强度    (MPa) ≧5
面密度      (kg/㎡) ≦80
相对含水率  (%) ≧45
干燥收缩值  (mm/m) ≧0.6
吊挂力 受1000N单点吊挂力作用24h,吊挂区周围不出现宽度超过0.5mm以上的裂缝
放射性 IRa≧1.0  、  Iγ≧1.3
尺寸偏差和外观质量    块 一次抽样允许不合格数为0
3、产品主要特点
◇ 绿色环保:原料均为经高温冶炼后的工业废渣(水渣、粉煤灰、炉渣、陶粒等),胶凝材料为普通硅酸盐水泥,产品均为无机物,对环境和人体无危害,生产及施工过程中无污染、无排放,属环保新型建材。
◇ 重量轻:90mm厚度板重不超过80Kg/㎡,比传统使用的实心粘土砖、灰沙砖减少约50%重量。
◇ 强度高:抗压强度>5MPa
◇ 收缩值小:干燥收缩值≤0.6(mm/m)
◇ 隔热隔音:90mm×600mm×2800mm,7孔墙板,孔洞率达34%,因此具有良好的隔音隔热效果。
◇ 防火防潮:采用水泥为胶凝材料,水泥是水硬性材料,具有良好的耐水性能,遇水不跳壳不起皮,耐火极限高,亦是良好的防火材料。
◇ 无放射性:放射性指标远低于国家标准。
◇ 施工高效:宽度定性模数,高度定制,特殊尺寸现场切割,拼接装配施工;板面平整,不需粉砂灰,可锯、可钻、可开孔,管线埋设方便;缩短了施工时间,节约了周期成本。
◇ 经济效益显著:产品******特性是重量轻,减少建筑物的整体荷载,降低了建设成本。
◇ 减少墙体占用面积,增大建筑使用空间:100㎡住宅面积可以增加3.4~4㎡使用面积。
